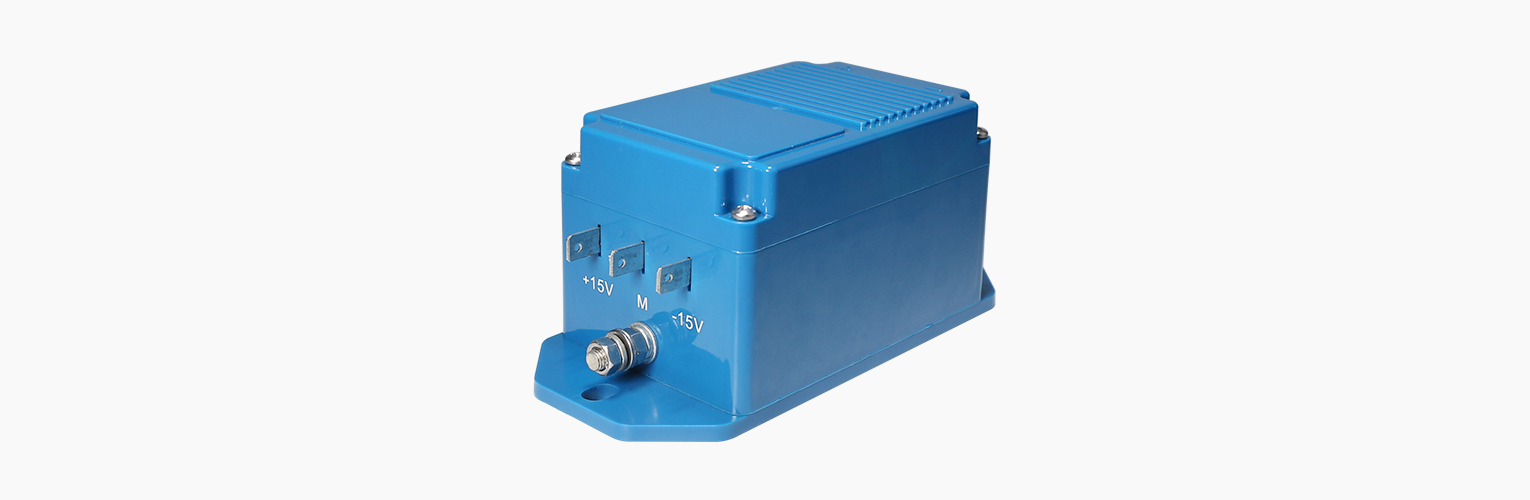

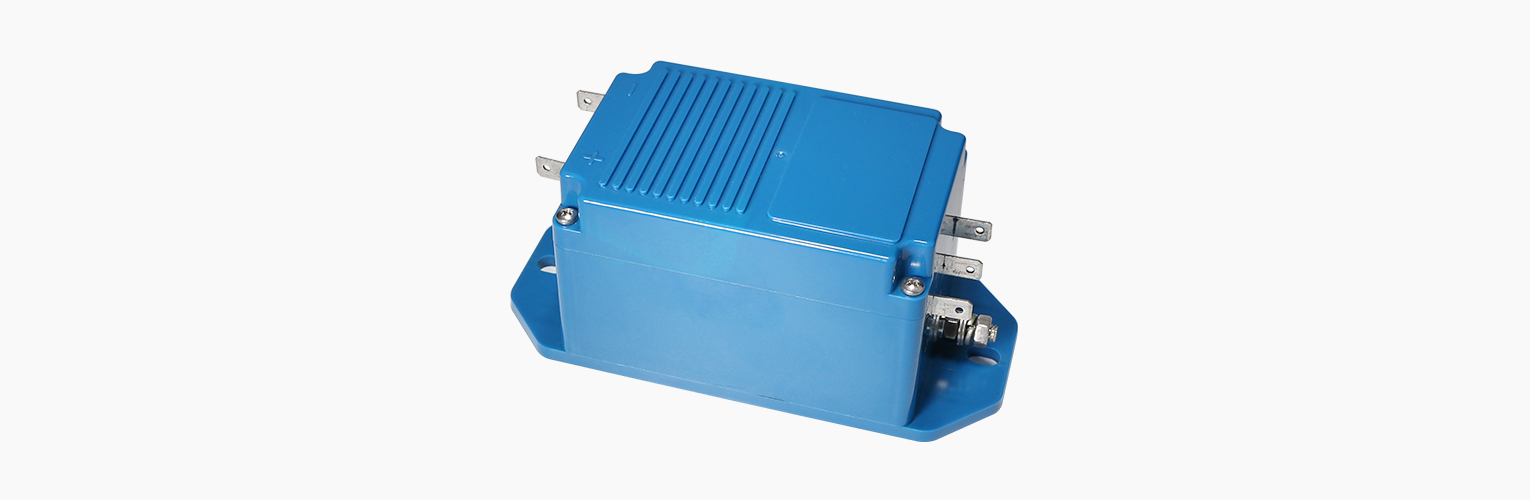

产品概述

额定测量电流：±1000V；测量范围：±1200V；额定输出电压：±5V

零点失调电压：±10mV；电源电压：±15VDC（±5%）

通过ISO 9001:2015；完全符合RoHS和REACH要求

功能特性

安装方便 体积小，节省空间 无插入损耗 抗干扰能力强

交流变速驱动器 直流电机驱动静态转换器 通讯电源 不间断电源 开关电源 电焊机

通过ISO 9001:2015 参考标准∶JB/T 7490-2007; 储存环境∶温度-40℃~ +125℃, 相对湿度∶不大于 95%(25℃)

参数规格

电气性能 ELECTRICAL PROPERTIES( 除非另有说明，否则环境参数均为@ TA = 25℃，RL = 10 kΩ)
型号	KVD3-1000V
额定测量电压 VP Rated input	±1000V
测量范围 VPM Measure range	±1200V
额定输出电压Rated output voltage VOUT	±5V
零点失调电压Offset voltage VO	±10mV
电源电压Supply voltage VC	±15V DC（± 5%）
负载电阻Load resistance RM	≥100KΩ
线性度Linearity εL	≤0.1%FS
总体精度Overall accuraty X	±0.3%FS
零点失调电压温漂Offset voltage drift VOUT	±0.5mV/℃
幅度电压温度漂移VOUT Amplitude voltage temperature drift	≤0.01%/℃
静态电流消耗Current consumption I_C	≤50mA
频带宽度Frequency bandwidth-3db BW	DC-20KHz
响应时间Response time TR	<120us
原边电阻 Primary resistance	>1.5MΩ
绝缘耐压Galvanic isolation VD	50Hz，1min，6KV
工作环境温度Ambient operating temperature TA	-20～+75℃
储存环境温度Ambient storage temperature TS	-40～+85℃
质量Mass m	≈660g

定制Customized: 如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。请联系我们。

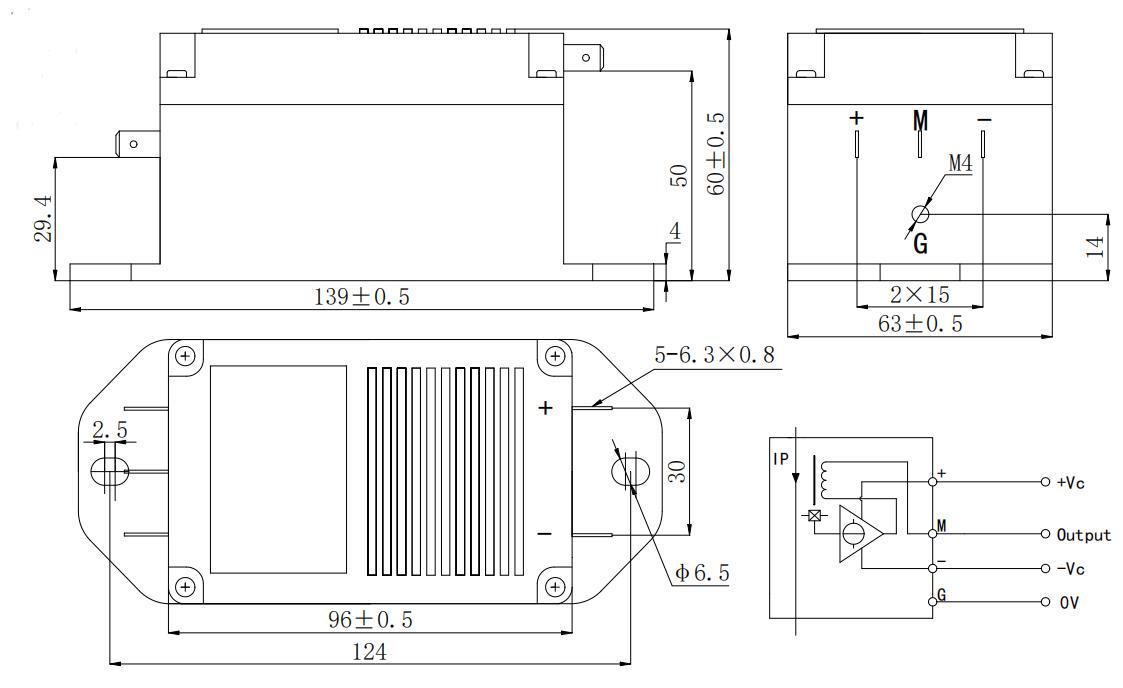

机械特性Mechanical characteristics
一般公差General tolerance	± 0.5 mm
其它公差执行 Other tolerance execution	GB/T 1804-2000-M
连接器Connection of secondary	6.3mm×0.8mm插片
固定孔尺寸 Fixing hole size	Φ6.5mm
紧固螺丝Fastening steel screw	M6
建议紧固扭矩 Recommended fastening torque	0.7Nm (± 10 %)
建议焊接温度 Recommended wave soldering temperature	265℃±5℃

注意Remarks:

错误的接线可能导致传感器损坏。

The false wiring may result in the damage of the sensor.

Ip方向与产品箭头方向一致时，输出电压为正极。

VOUT is positive when IP flows in the direction of the arrow.

当初级导体完全充满初级孔径时动态表现（di/dt和响应时间）为最佳效果。

Dynamic performances (di/dt and response time) are best with a single bar completely filling the primary hole.

初级导体的温度不应超过100℃。

Temperature of the primary conductor should not exceed 100°C.

检测电路
