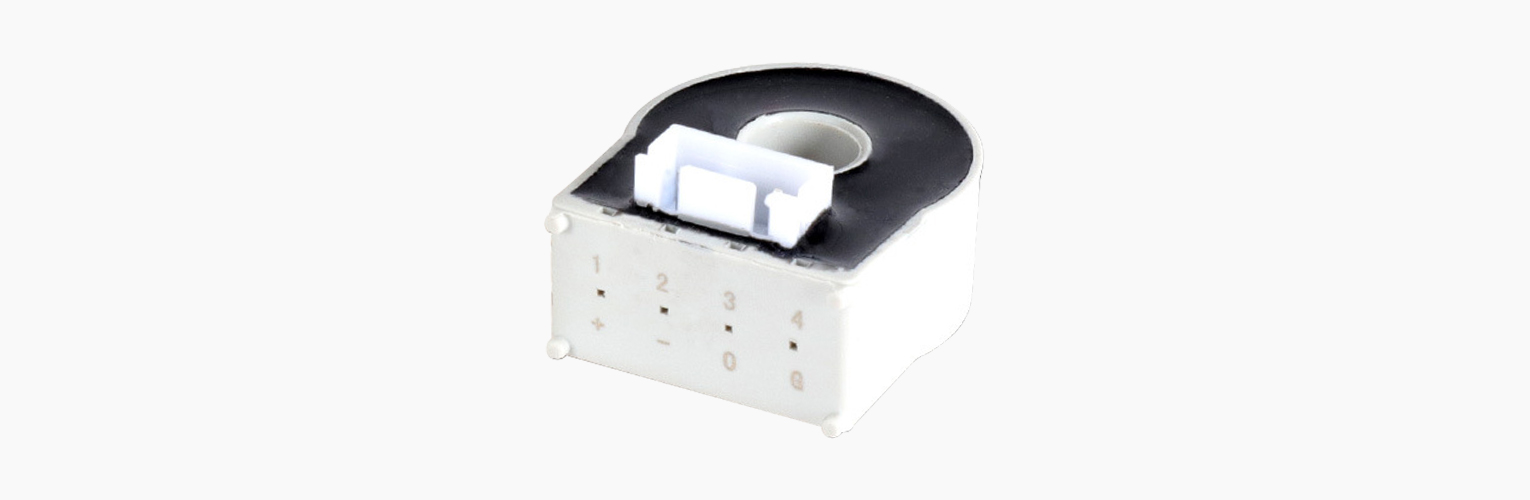

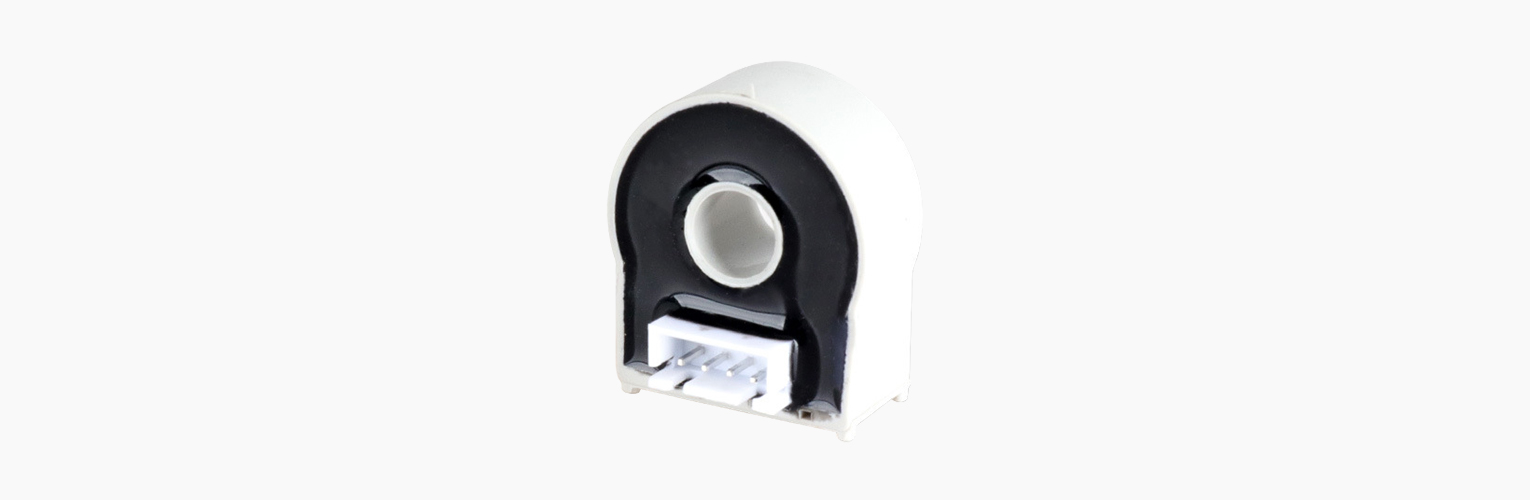

产品概述

额定测量电流：0.3A(AC)；测量范围：0.33A(AC)；额定输出电压：2.5V±2V

零点失调电压：2.5V±10mV；电源电压：5VDC（±5%）

通过ISO 9001:2015；完全符合RoHS和REACH要求

功能特性

安装方便 体积小，节省空间 无插入损耗 抗干扰能力强

交流变速驱动器 直流电机驱动静态转换器 通讯电源 不间断电源 开关电源 电焊机

通过ISO 9001:2015 参考标准∶JB/T 7490-2007; 储存环境∶温度-40℃~ +125℃, 相对湿度∶不大于 95%(25℃)

参数规格

电气性能 ELECTRICAL PROPERTIES( 除非另有说明，否则环境参数均为@ TA = 25℃，RL = 10 kΩ)
型号	KCL08C-0.3A
额定测量电流Rated input IP	0.3A(AC)
测量范围Measure range IPM	0.33A(AC)
额定输出电压Rated output voltage VOUT	2.5V+2V
零点失调电压Offset voltage VO	2.5V±10mV
电源电压Supply voltage VC	+5VDC（± 5%）
负载电阻Load resistance RM	≥10KΩ
线性度Linearity εL	≤0.5%FS
总体精度Overall accuraty X	±1%FS
零点失调电压温漂Offset voltage drift VOUT	±0.1mV/℃
静态电流消耗Current consumption I_C	≤20mA
频带宽度Frequency bandwidth-3db BW	50Hz
响应时间Response time TR	<100ms
绝缘耐压Galvanic isolation VD	50Hz，1min，3KV
工作环境温度Ambient operating temperature TA	-25～+85℃
储存环境温度Ambient storage temperature TS	-40～+100℃
质量Mass m	≈12g

定制Customized: 如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。请联系我们。

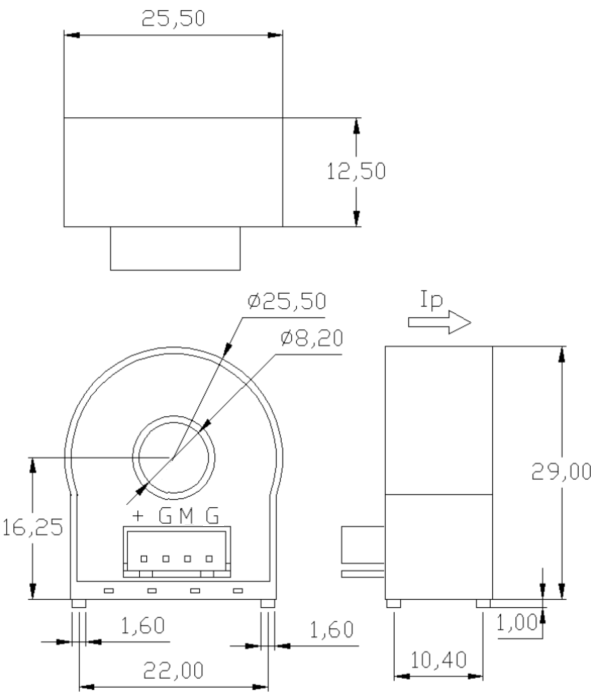

机械特性Mechanical characteristics
一般公差General tolerance	± 0.5 mm
其它公差执行 Other tolerance execution	GB/T 1804-2000-M
原边过流孔 Fastening & connection of hole	Φ8.2mm
连接器Connection of secondary	HXB-4A
建议焊接温度 Recommended wave soldering temperature	265℃±5℃

注意Remarks:

错误的接线可能导致传感器损坏。

The false wiring may result in the damage of the sensor.

Ip方向与产品箭头方向一致时，输出电压为正极。

VOUT is positive when IP flows in the direction of the arrow.

当初级导体完全充满初级孔径时动态表现（di/dt和响应时间）为最佳效果。

Dynamic performances (di/dt and response time) are best with a single bar completely filling the primary hole.

初级导体的温度不应超过100℃。

Temperature of the primary conductor should not exceed 100°C.

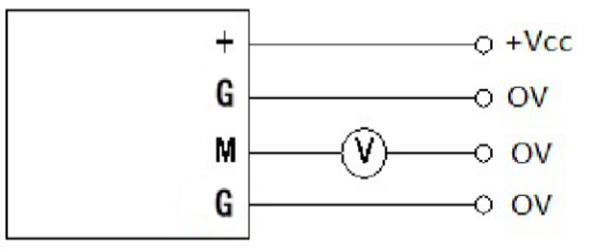

检测电路
